| 申請?zhí)枺?/TD>
| 00267743 |
申請日： |
2000/12/27 |
| 公開號： |
|
公告號： |
2457400 |
| 授權日： |
|
授權公告日： |
2001-10-31 |
| 專利類別： |
新型 |
國別省市代碼： |
12[] |
| 代理機構代碼： |
12101 |
代理人： |
李鳳 |
| 發明名稱： |
電動機直聯的三級傳動減速機 |
| 國際分類號： |
F16H 3/06 |
| 范疇分類號： |
27D37A |
| 發明人： |
張素杰;徐宏;劉苓芳 |
| 申請人： |
天津市減速機總廠 |
| 申請人地址： |
天津市河?xùn)|區程林莊路8號 |
| 郵編： |
300160 |
| 文摘： |

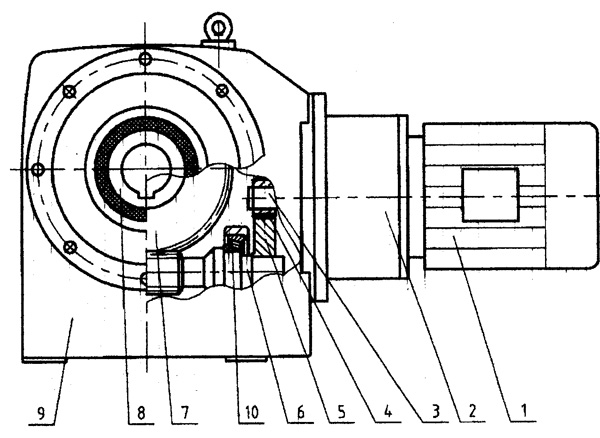

| 本實用新型涉及一種電動機直聯的三級傳動減速機。其特征是：與電動機直聯的擺線級的輸出軸伸入方箱體后裝小齒輪，方箱體內架裝有蝸桿軸和空心軸，蝸桿軸上裝有大齒輪，空心軸上裝有蝸輪，小齒輪嚙合于蝸桿軸上的大齒輪，空心軸上的蝸輪嚙合于蝸桿。本實用新型具有結構緊湊、安裝方便、整機速比范圍為８８－１３０００、密度大、間隔小、能實現垂直傳動的優點。還可滿足用戶無級調速、制動等要求。 |
| 主權利要求： |
| 一種電動機直聯的三級傳動減速機，是由電動機、擺線級、方箱體、齒輪、蝸輪蝸桿副、空心軸、軸承組成，其特征是：電動機直聯擺線級，擺線級的輸出軸伸入方箱體后安裝小齒輪，在方箱體內通過軸承架裝有蝸桿軸和空心軸，在蝸桿軸上裝有大齒輪，在空心軸上裝有蝸輪，小齒輪嚙合于蝸桿軸上的大齒輪，空心軸上的蝸輪嚙合于蝸桿。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2008-2-20;因費用終止日 |
