| 申請?zhí)枺?/TD>
| 200620134635 |
申請日： |
2006/08/07 |
| 公開號： |
|
公告號： |
2937034 |
| 授權日： |
2007-8-22 |
授權公告日： |
2007-8-22 |
| 專利類別： |
新型 |
國別省市代碼： |
34[中國|安徽] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
非接觸式可解逆止器 |
| 國際分類號： |
B65G 43/00 |
| 范疇分類號： |
32F26H |
| 發明人： |
李家樂 |
| 申請人： |
淮南礦業（集團）有限責任公司 |
| 申請人地址： |
安徽省淮南市洞山中路1號 |
| 郵編： |
232001 |
| 文摘： |

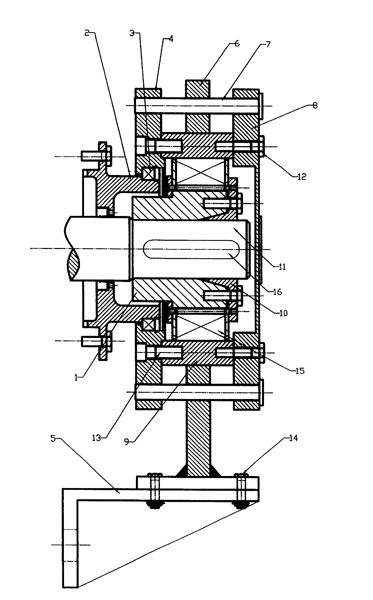

| 本實用新型是非接觸式可解逆止器，屬于帶式輸送機的控制裝置，主要由內圈（１）、外圈（９）、透蓋（４）、端蓋（８）、擋塊（１５）和錐形鎖套（１０）組成，在透蓋（４）和減速機透蓋（２）之間有軸承（３），在外圈（９）上套有防轉支架（６），在防轉支架、端蓋及透蓋的圓周上有銷軸（７）連接，防轉支架與防轉底座（５）由螺栓連接固定，當輸送機正常工作時，透蓋（４）、端蓋（８）、外圈（９）與防轉支架（６）為一整體，逆止器的工作通過擋塊（１５）實現，這時，減速機二軸（１１）只能向一個方向轉動，防止了膠帶自行反向運動，當輸送機檢修需要膠帶反轉動時，就取出銷軸（７），防轉支架、外圈、端蓋、透蓋就在軸承（３）上隨減速機二軸的轉動方向轉動，實現了逆止器的可解。 |
| 主權利要求： |
| 一種非接觸式可解逆止器，由透蓋（４）、端蓋（８）、外圈（９）、內圈（１）、擋塊（１５）和錐形鎖套（１０）組成，其特征在于：在透蓋（４）與減速機透蓋（２）之間裝有軸承（３），在外圈（９）上套有防轉支架（６），在透蓋（４）、防轉支架（６）及端蓋（８）的圓周上用銷軸（７）連接。防轉支架（６）與防轉底座（５）用螺栓（１４）連接固定。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
