RC硬面齒輪減速機產品簡介

結構特點:
 采用模塊化設計，傳動比覆蓋范圍言術語廣，分配精細合理：
 從07-167共14種機座規格，傳遞功率范圍0.09KW-160KW；
外形設計適合全方位的萬能安裝配置；
傳動比精確，范圍覆蓋1.30-289.74，可根據需要任意選�。�
齒輪經高精度齒機磨削加工，傳動平穩、噪音低，級間效率達98%；
為特殊低速場合專門設計的雙聯體減速機，將RC減速機的傳動比拓展至2700。
主要材料:
箱體：鋁合金（機座07-27），鑄鐵（機座37-167）；
齒輪：20CrMo鋼，碳、氮共滲處理（精磨后保持齒面硬度HRC60,硬層厚度>0.5mm）;
平鍵：45鋼，表面硬度HRC50.
表面噴涂
鋁合金：
① 拋丸處理后，特種防腐處理（保持銀白合金色感，并耐汽油、二曱笨等有機溶劑的腐蝕）；
② 磷化處理后，噴涂RAL7024黑色油漆；
鑄鐵：噴涂RAL7024黑灰啞光油漆。
效率
齒輪傳動的效率是所有傳動型式中效率最高的一種，其效率比蝸桿傳動要高得多。齒輪減速機的效率主要同齒輪及軸承的摩探擦決定。由于本公司齒輪是采用高精度磨齒機磨削加工，軸承采用NSK軸承，有效的降低了摩擦，使齒輪傳動的級間效率達到98%。
    需要特別指出的是，在某些安裝方式 時第一級的齒輪完全浸在油中，對于大機座號及高圓周速度的輸入級，這會引發攪油損失并產生一個不容忽視的參數。所以，當RC97、RC107的輸入轉速大于2500r/min，RC107以上機座的輸入轉速大于1500r/min,并采用M2或M4安裝方式時，須考慮攪油損失。

RC硬面齒輪電機接線方位圖

RC硬面齒輪電機接線方位圖


      上圖的視圖方向?yàn)椋簭碾姍C(jī)尾部的風罩向前看�？商峁㏑（0°）、B（90°）、L（180°）、T（270°）四種電機接線盒方位。其中R（0°）位置是默認方位，如無特別說明。將按默認方位，如無特別說明，將默認方位提供。
RC硬面齒輪電機接線方位圖

RCX..硬面齒輪減速機安裝方位圖

RCX..硬面齒輪減速機安裝方位圖

RCXF..硬面齒輪減速機安裝方位圖

RCXF..硬面齒輪減速機安裝方位圖

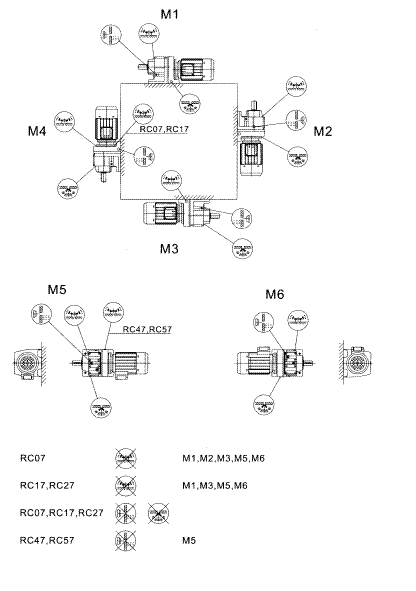

RC..硬面齒輪減速機安裝方位圖

RC..硬面齒輪減速機安裝方位圖

RC..硬面齒輪減速機安裝方位圖

RC..硬面齒輪減速機安裝方位圖

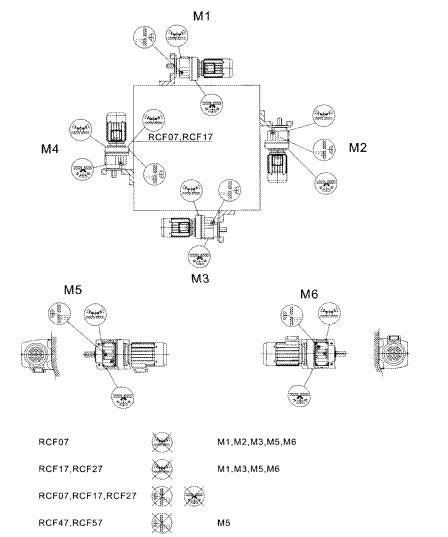

RCF..硬面齒輪減速機安裝方位圖

RCF..硬面齒輪減速機安裝方位圖

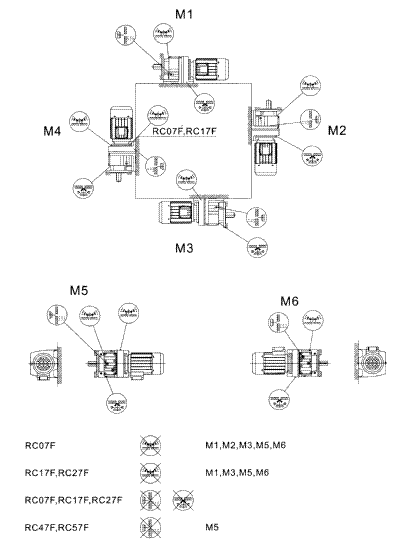

RC..F硬面齒輪減速機安裝方位圖

RC..F硬面齒輪減速機安裝方位圖

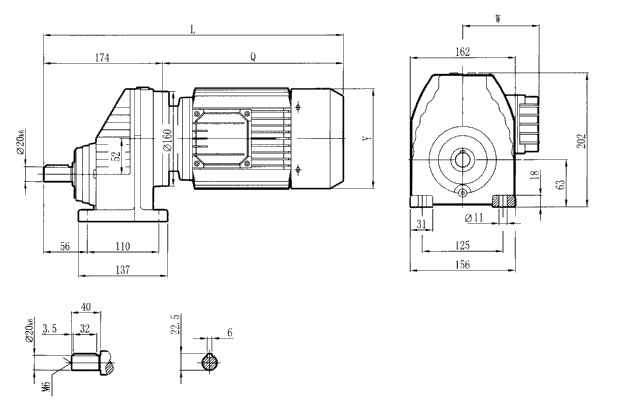

RCX57..硬齒輪減速機安裝尺寸圖

RCX57..硬齒輪減速機安裝尺寸圖

YS63..
YS71..
YS80..
Y90..
Y100..
Y122M..
Y132S..




Y
122
137
156
169
145
226
266




W
95
108
118
128
523
190
210




L
382
399
424
475
349
524
579




Q
208
225
250
301

350
405

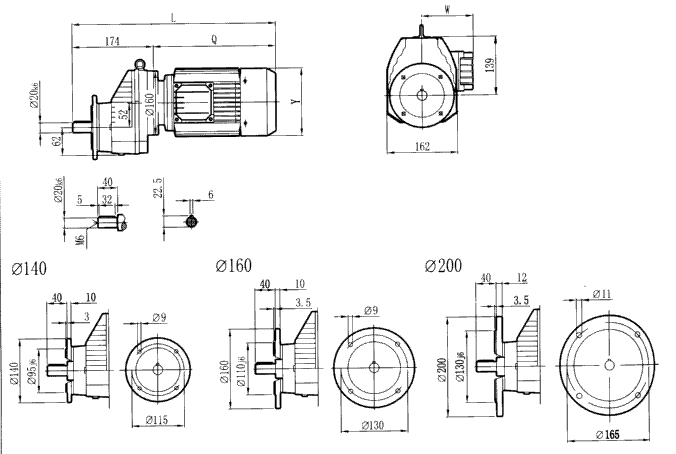

RCXF57..型硬齒輪減速機安裝尺寸圖

RCXF57..型硬齒輪減速機安裝尺寸圖


YS63..
YS71..
YS80..
Y90..
Y100..
Y112M
Y132S..




Y
122
137
156
169
194
226
266




W
95
108
118
128
145
190
210




L
382
399
424
475
523
524
579




Q
208
225
250
301
349
350
405
