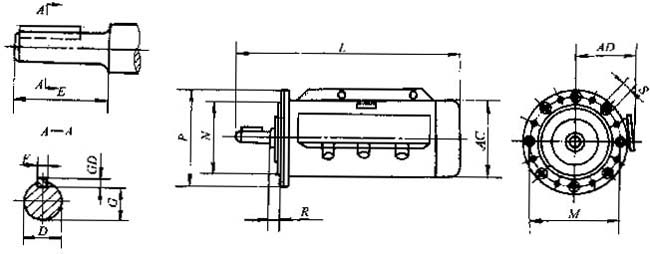

圖1YHLQ系列外形尺寸（不帶風箱）（見表2）

表2 YHLQ-H（D）250、300-4/8、350-4/12外型尺寸表。     （單位：mm）

型號	M	N	P	S	螺栓	螺孔數	D	E	F	G	GD	R	AC	AD	L
YHLQA（D）250-4/8	326	250	355	19	MM16	8	—	110	14	39	—	33	355	252	739
YHLQA（D）300-4/8	250	300	400				42	110	12	37	8	35	355	252	739
YHLQA（D）350-4/12	400	350	450				50	110	16	18	8	60	414	325	1025

圖2  YHLQ-H系列外形尺寸圖（ 帶風箱）（見表3）

         表3  YHLQ-H（D）450～680-4/8/24外形尺寸表        （單位：mm）

型號	M	N	P	S	螺栓	螺孔數	D	E1	E	F	G	GD	D1	R	AD	HD	H	L
YHLQ-H（D） 450-4/8/24	500	450	550	19	M16	8	65	105	140	18	24	10	M42×3	45	450	913	593	1395
YHLQ-H（D） 500-4/8/24	560	500	600	24	M24	8	—	105	140	20	29	—	M48×2	40	450	1050	680	1395
YHLQ-H（D） 530-4/8/24（28）	590	530	630	23	M20	8	55	82	110	16	20	9	M33×1.5	45	540	960	620	1300
YHLQ-H（D） 550-4/8/24（28）	600	550	660	23	M20	8	75	105	140	18	27.9	11	M48×3	45	450­	1010	640	1410
YHLQ-H（D） 680-4/8/24	740	680	800	24	M20	8	80	130	170	20	29.2	12	M56×4	—	­—	­—	—	—
